矿用智能风门风窗控制装置

一、系统概述

矿用智能风门风窗控制装置是矿井智能通风系统的重要组成部分。装置以KXJ127(A)矿用隔爆兼本安型气动门控制箱为核心，由矿用本安型按钮箱，矿用本安型声光报警器、矿用本安型红外热释传感器(防夹人)、矿用本安型超声波传感器(防夹车)、矿用本安型红外遥控发送器、矿用隔爆兼本安型图像处理摄像仪、风门、风门闭锁装置及矿用快速插接线缆等组成。一套装置具备实现2个风门的联锁控制和反风解锁控制等。矿用隔爆兼本安型气动门控制箱内置可编程控制器，内置PID控制功能模块。与气动马达，减速机、绝对值编码器等实现风窗开启面积的精准控制。风门采用碳钢无压风门或竹胶板无压风门。调节风窗为气动百叶窗式调节风窗，控制方式具有手动、就地自动及远程控制等模式

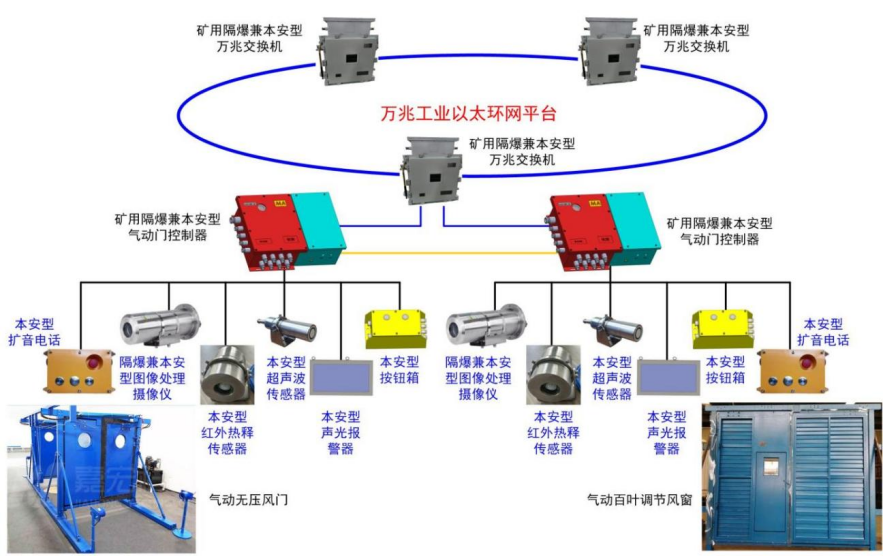

二、拓扑结构

三、系统功能

1、风门开启力小，与风压大小及风向无关，漏风量小，无需再设反向风门。
2、风门闭锁装置具备机械闭锁、气动闭锁和电磁闭锁三种闭锁装置。
3、采用不锈钢气动推杆，定制O型耐腐蚀密封圈，结构简单、可靠。
4、气动步进式百叶隔绝调节风窗启动扭矩达到不小于500NM，完美实现风窗开度定位。
5、风窗安装高精度绝对值编码器，开度控制误差小于1°。
6、控制模式具备手动控制、就地一键控制、远程控制及智能控制。
7、风门风窗监控软件可以进行就地监测、控制、状态切换、初始化、故障诊断和报警。
8、提供第三方远程监控接口，用于远程自动监控，方便接入矿井智能通风平台。
