1、装置功能特点：
（1）非接触式，安装简单，可靠性高；
（2）量程合适（0 - 2m），测量精度高，动作迅速；
（3）装置人机交互友好，控制模式多样；
（4）传感器智能化，多种故障自诊断；
（5）装置采用 85V - 1200V 智能交流供电；
（6）装置设有密码保护和机械保护，防止误操作或人为破坏；
（7）带有 CAN 信号传输接口，将水位，设备参数及系统故障信息上传。
2、系统特色：
（1）在持续排水（不停机）状态下，实现超声波液位计量程与精度在线标定
矿用分布式排水控制装置采用双检测结构，所谓的双检测结构就是在同一水仓上方安装 1 台 GUC1.5 超声波液位计作为主液位检测传感器。KHU 浮球开关作为辅助液位标定装置。主液位检测传感器和辅助液位标定装置时接入 KXJ660S 矿用隔爆兼本安型排水控制器中，排水控制器将双检测装置采集的数据进行处理、运算。每个开泵周期都可进行以浮球标定水位数据作为标定辅助数据，完成对主传感器（超声波液位计）量程和精度的在线标定。
（2）真正实现了高、低水位触发自主设置，提高小水窝煤泥分界线标定的真实性、可靠性
GUC1.5 液位传感器提供学习线能实现高、低水位触发和测量精度标定。KXJ660S 矿用排水控制器结合真空电磁启动器运行参数、KHS24 矿用本安型流量开关实时数据，经过分析、处理、学习，判别当前液位是否为煤泥分界线。当装置判别为煤泥分界线，控制器会自动启动标定，自动存储零点标定参数，大大提高了煤泥分界线标定结果的真实性、可靠性。
（3）采用基于高性能处理器，提高仪表的计量精度和稳定性
排水控制器采用了基于专为高性能、低功耗的嵌入式应用专门设计的 ARM Cortex-M3 内核的处理器。由于新处理器的运算速度快，模拟信号采样、处理、运算奠定了基础。改进了仪表信号滤波处理算法，使得采用信号更加平稳，从而提高了仪表计量精度和稳定性。
仪表能够耐 4000V 脉冲群干扰，工作稳定。
控制器内仪表布局、PCB 设计时充分考虑了抗干扰处理，仪表抗干扰能力强，4000V 脉冲群干扰试验，仪表能达到 3A 等级。

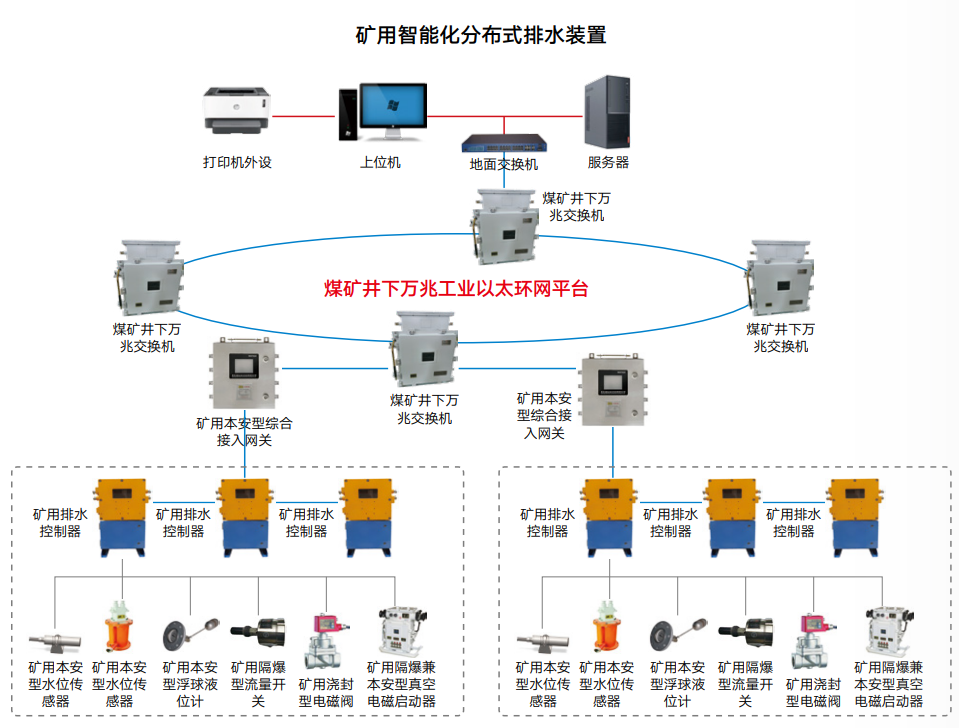

（4）提供多种通讯接口，可方便组网，与中心排水泵房之间通讯实现联排功能
控制器提供了 2 路 RS485 接口及 1 路以太网接口，方便实现自组网，实现煤矿井下分布式自动排水系统。同时方便接入井下工业以太环网，实现与中心排水泵房控制系统通讯，实现矿井下排水联动功能，建成煤矿井下智能融合排水控制系统。
|
