多维感知+AI分析“电子围栏”

一、系统概述

“电子围栏”又称人员接近防护系统，是一种安全防护系统，广泛应用于掘进工作面、煤仓、密闭墙、带式输送机等井下关键危险区域的安全预警。该系统通过人员定位、红外感应技术、超声波测距，机器视觉识别技术等手段，实现作业人员进入危险区域时，及时发出声光报警或触发设备停机，避免事故发生。 金东测控研发的《多维感知 +AI 视频分析“电子围栏”系统》，是一种结合了 AI 人工智能技术和传统电子围栏概念的先进人员接近预警系统。它使用人体红外热释传感器、激光标线、AI 视频分析等技术来定义一个虚拟边界。当煤矿工作人员进入这个虚拟区域时，系统就会触发预设的声光报警，以提醒人员立即远离该区域。系统可以实现人员危险行为两级行为预警系统。一级预警只提醒，不对设备做出联动触发动作，二级入侵行为预警，可联动系统停止机械或设备运行阻断事故发生的可能性。

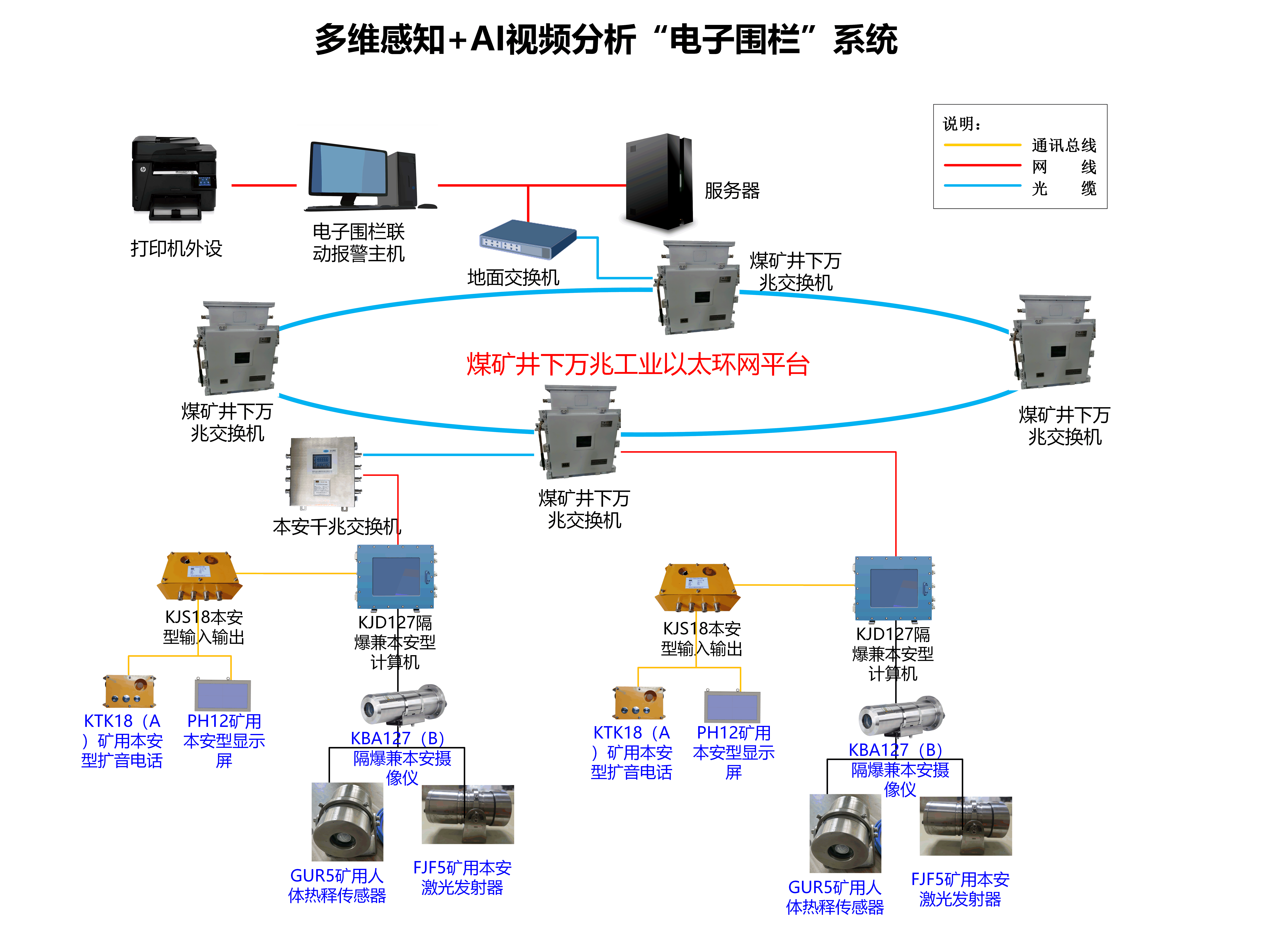

二、拓扑结构

三、系统功能

1、安装场景
（1）掘进机或车辆电子围栏
采用幕帘式被动红外入侵探测器 + 超声波测距的方式实现，它由先进的幕帘式菲涅尔透镜组和红外热释传感器组成。当有人从探测区移动时，产生报警信号，并将信号联动车辆，使车辆预警或急停。采用超声波传感器对移动物体进行测距，实现分级预警。
（2）带式输送机电子围栏
煤仓带式输送机，在皮带机头段储带仓后方变坡点处安装红外热释传感器。距离皮带凹弧带面正上方约 1m 朝向皮带机尾带面方向。声光语音报警器安装明显的位置。在机头上安装矿用隔爆兼本安摄像仪，摄像仪采集皮带运行环境的信息。根据现场的作业需求划定危险区域和停机区域两级电子围栏，工作人员误入运行的皮带，当人员经过预警范围时，系统输出声光报警信号提醒工作人员；当人员经过停机范围时，系统自动触发运输设备声光报警提示并停机。
（3）采煤工作面电子围栏
在转载机入料口封闭盖板上方约 0.3 ～ 0.5m 安装红外热释传感器和激光发射器。在转载机封闭盖板上方安装声光语音报警器。综放工作面在刮板运输机头、上部安装隔爆兼本安摄像仪，在行人过桥上安装红外热释传感器。现场人员经过行人过桥时，经过红外热释传感器的防护范围时，系统触发皮带停机并发出声光报警提示。工作人员进入工作面机头、转载机入料口等危险区域 5m 范围时，系统自动触发声光报警提示；工作人员进入危险区域 2m 范围时，系统自动触发转载机停机并发出声光报警提示。
（4）其他场景
系统部署简单快速，可以在煤矿地面和井下多种场景安装使用，根据实际需要可以结合现场实际情况安装部署。
2、设备组成
（1）红外热释 + 声光报警 + 激光标线
（2）红外热释 + 声光报警 + 超声波测距 + 激光标线
（3）红外热释 + 声光报警 + 激光标线 + 隔爆兼本安型图像处理摄像仪
（4）红外热释 + 声光报警 + 激光标线 + 隔爆兼本安型图像处理摄像仪 + 本安型输入输出
以上是最基础的四种系统组合部署安装方式，可以根据煤矿实际场景进行设备的增减，从而实现多种系统功能。
